Mamografia digital DR (retrofit)
VIVIX-M 1824S / 2430S
Shimadzu · Japão
Converta o mamógrafo analógico em mamografia digital direta (DR), sem mexer no bucky. Imagem na tela em cerca de 3 segundos.
Digital sem trocar o mamógrafo
O detector substitui diretamente o cassete de filme ou de CR, sem alterações físicas no bucky. O 2430S encaixa no bucky para chassi 24 × 30 cm e o 1824S atende o formato 18 × 24 cm. O mamógrafo que a instituição já tem continua em uso.
Imagem em cerca de 3 segundos
A imagem aparece no monitor cerca de 3 segundos depois da exposição. Com o exame mais curto, a sala pode chegar a dobrar o número de mamografias por dia.
Pixel de 75 µm e cintilador CsI
Resolução espacial mínima de 6,7 lp/mm, cintilador de iodeto de césio dopado com tálio, alto DQE e baixo ruído. É o nível de detalhe que a leitura de microcalcificações exige.
0µm
Tamanho do pixel
0s
Da exposição à imagem na tela
0bits
Escala de cinza
0

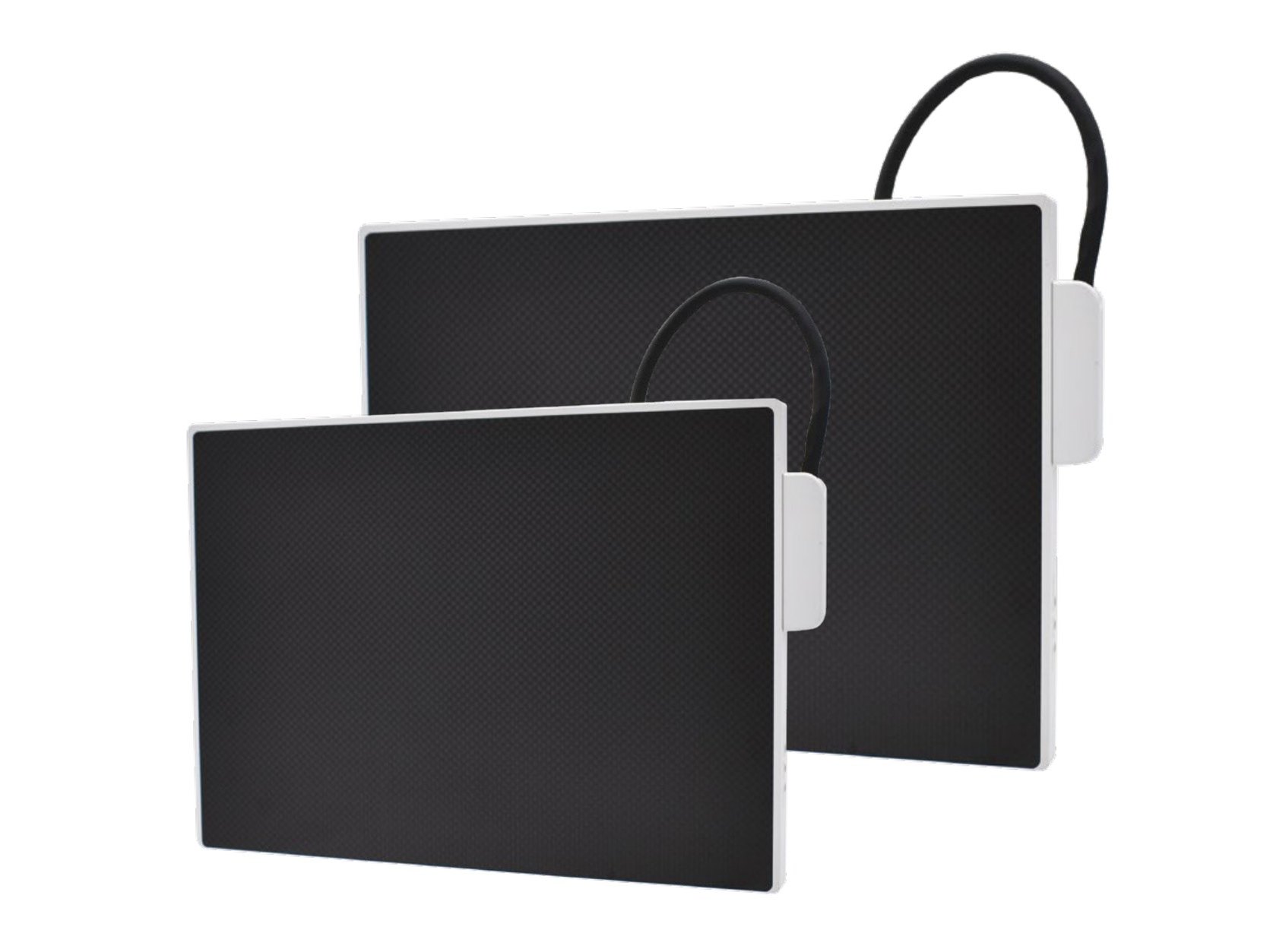

Tamanhos: 18 × 24 e 24 × 30 cm
O VIVIX-M é o kit de digitalização da Shimadzu para mamografia. O detector entra no lugar do cassete de filme ou de CR, sem nenhuma alteração física no bucky, e o mamógrafo analógico passa a trabalhar como um sistema de mamografia digital direta (DR). Com pixel de 75 µm, cintilador de iodeto de césio, alto DQE e baixo ruído, a imagem aparece no monitor da estação de trabalho cerca de 3 segundos depois da exposição. Acabam o processamento de filme e a manutenção típica do CR, e as imagens seguem para o PACS da instituição em DICOM. Há dois tamanhos de placa: 18 × 24 cm (1824S) e 24 × 30 cm (2430S).
Especificações Técnicas
Modelos
- VIVIX-M 1824S
- Imagem 18 × 24 cm · matriz 2304 × 3072 px · 1 kg

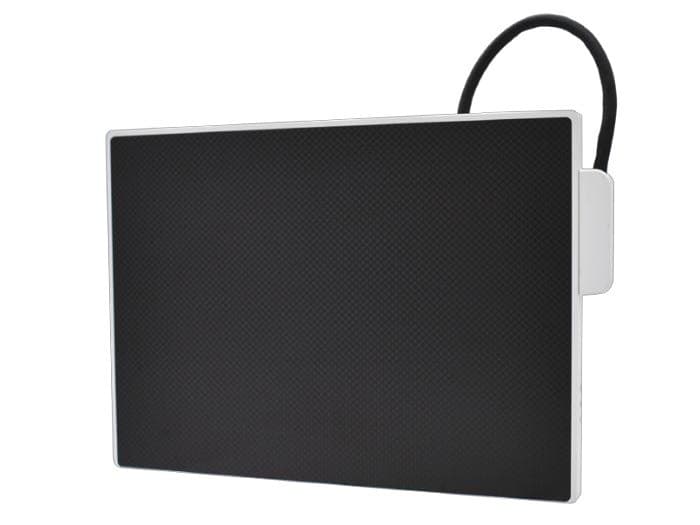

- VIVIX-M 2430S (FXMD-2430S)
- Imagem 24 × 30 cm · matriz 3072 × 3840 px · 1,2 kg
- Área ativa do 2430S
- 23,04 × 28,80 cm
- Dimensões do 2430S (L × A × P)
- 327,6 × 254,6 × 15,0 mm
Detector
- Tipo
- Detector de painel plano (FPD) com fio
- Tecnologia
- TFT de IGZO com fotodiodo PIN
- Cintilador
- Iodeto de césio dopado com tálio (CsI:Tl)
- Tamanho do pixel
- 75 µm
- Resolução espacial
- Mínimo de 6,7 lp/mm
- Escala de cinza / conversor A/D
- 16 bits / 16 bits
- Visualização da imagem
- ≈ 3 s após a exposição
- Sincronismo com o gerador
- AED (detecção automática de exposição)
Estação de trabalho
- Monitor
- 23,5" LCD/IPS com backlight LED, 1920 × 1080 (2 MP)
- Processador
- Intel® Core i5 2600 ou superior
- Memória / disco
- 8 GB de RAM ou mais / 1 TB ou mais
- Rede
- Dual Gigabit Ethernet 10/100/1000
- Sistema operacional
- Windows 10 Pro 64 bits ou superior

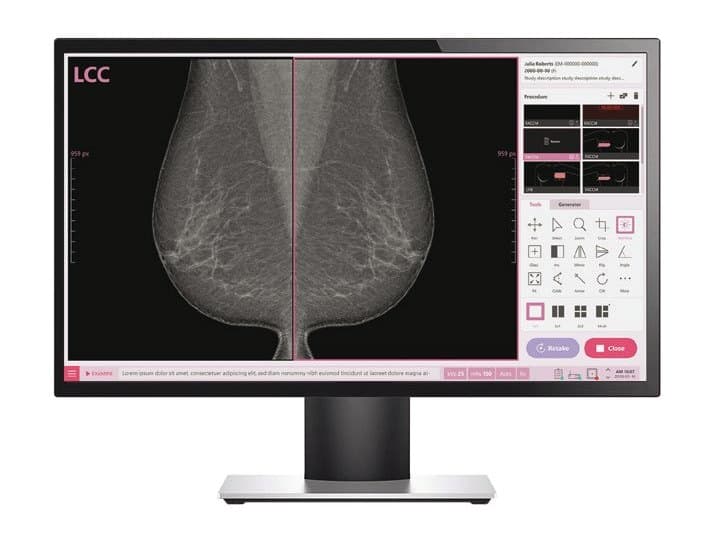

Software VXvue Mammo
- DICOM 3.0
- Print, Storage e Worklist
- Idioma
- Português ou inglês
- Marcadores
- RCC, LCC, RMLO e LMLO
- Visualização
- Até 2 × 2, lado a lado ou acima/abaixo, simétricas
- Ferramentas
- Janelamento, zoom e pan, realce de bordas, inversão, distância e ângulo
- Processamento
- Dedicado a microcalcificação e periferia; específico para implantes
Alimentação e acessórios
- Entrada
- 127 / 220 V, 50/60 Hz, compensação automática de até ±10%
- Acessórios standard
- SCU Lite, cabo EXP Ready (30 cm), fonte DC 24 V, cabo tether (5 m), cabo PoE, cabo AC (2 m)
- Documentação
- CD do VXvue Mammo, CD do manual do hardware e manuais de operação
Catálogo técnico
Baixe o catálogo técnico do VIVIX-M
Especificações completas do detector, da estação de trabalho e do VXvue Mammo, com acessórios e requisitos elétricos. Deixe seu contato e o download é liberado na hora.
- Catálogo técnico VIVIX-M 2430S (6 páginas)
- Folheto Shimadzu VIVIX-M 1824S e 2430S
Recursos
- 04
Processamento dedicado à mamografia
O algoritmo de pós-processamento do VXvue Mammo é otimizado para microcalcificações e para a periferia da mama, e suprime a linha de grade sem perder nitidez. Há processamento específico para mamas com implante.
- 05
Ferramentas para o laudo
Detecção de mamilo, estimativa de densidade, marcadores RCC, LCC, RMLO e LMLO, medidas de distância e ângulo, telas lado a lado simétricas e layout de até 2 × 2. Os parâmetros de processamento se ajustam à preferência de cada radiologista.
- 06
Fim do filme e do CR, integração com o PACS
Sem filmes, químicos nem manutenção de leitora de CR. O VXvue Mammo trabalha com DICOM 3.0 (Print, Storage e Worklist): os dados do paciente chegam pela worklist e as imagens vão para o PACS e para a impressora DICOM.
Perguntas Frequentes
O que é o VIVIX-M?
É um sistema de digitalização para mamografia da Shimadzu. Um detector de painel plano substitui o cassete de filme ou de CR do mamógrafo analógico, que passa a gerar mamografia digital direta (DR). O kit inclui o detector, a estação de trabalho com monitor de 23,5" e o software VXvue Mammo.
Preciso trocar o mamógrafo para usar o VIVIX-M?
Não. O detector encaixa no bucky do mamógrafo analógico no lugar do cassete, sem alterações físicas no equipamento. O VIVIX-M 2430S é compatível com mamógrafos com bucky para chassi 24 × 30 cm.
Qual a diferença entre o VIVIX-M 1824S e o 2430S?
O tamanho. O 1824S tem imagem de 18 × 24 cm, matriz de 2304 × 3072 px e pesa 1 kg. O 2430S tem imagem de 24 × 30 cm, matriz de 3072 × 3840 px e pesa 1,2 kg. Os dois têm pixel de 75 µm, TFT de IGZO, cintilador de CsI, 16 bits e imagem em cerca de 3 segundos.
O VIVIX-M se integra ao PACS do hospital?
Sim. O VXvue Mammo trabalha com DICOM 3.0 e tem Print, Storage e Worklist ativados: recebe os dados do paciente pela worklist, envia as imagens ao PACS e imprime em impressora DICOM.
Quanto tempo leva para a imagem aparecer?
Cerca de 3 segundos após a exposição. Sem revelação de filme nem leitura de CR, o exame fica mais curto e a sala pode chegar a dobrar o número de mamografias por dia.
Como pedir proposta ou demonstração do VIVIX-M em Goiás, DF ou Tocantins?
Fale com a PRIME Health Care pelo WhatsApp (62) 98482-8511 ou pelo formulário de contato. Representamos a Shimadzu na região e cuidamos da especificação, da instalação e do treinamento.
