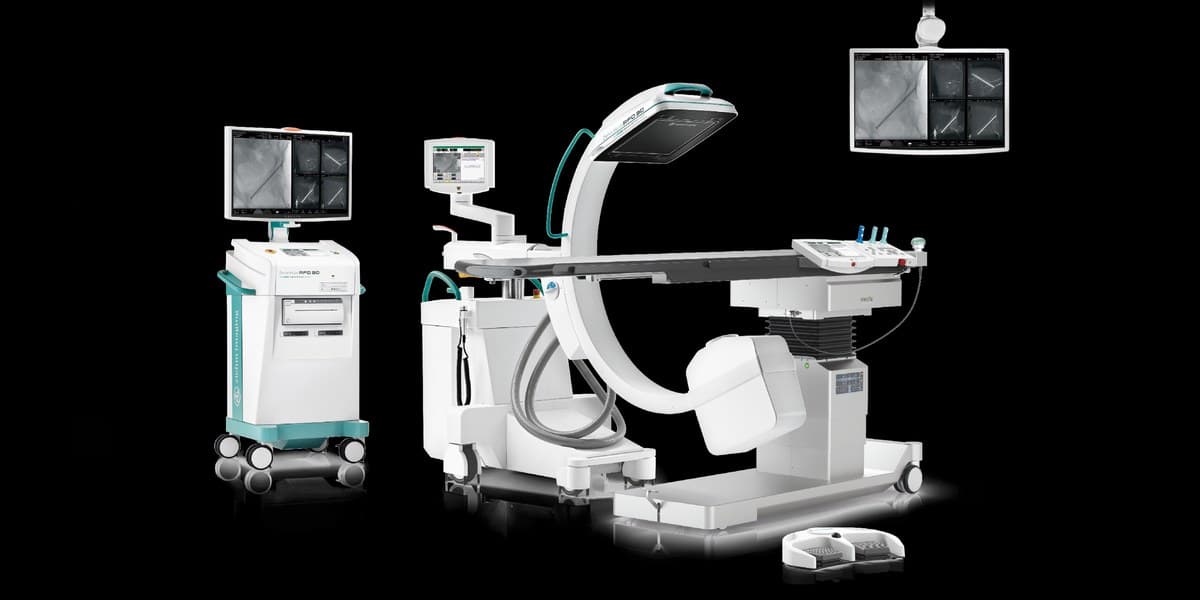

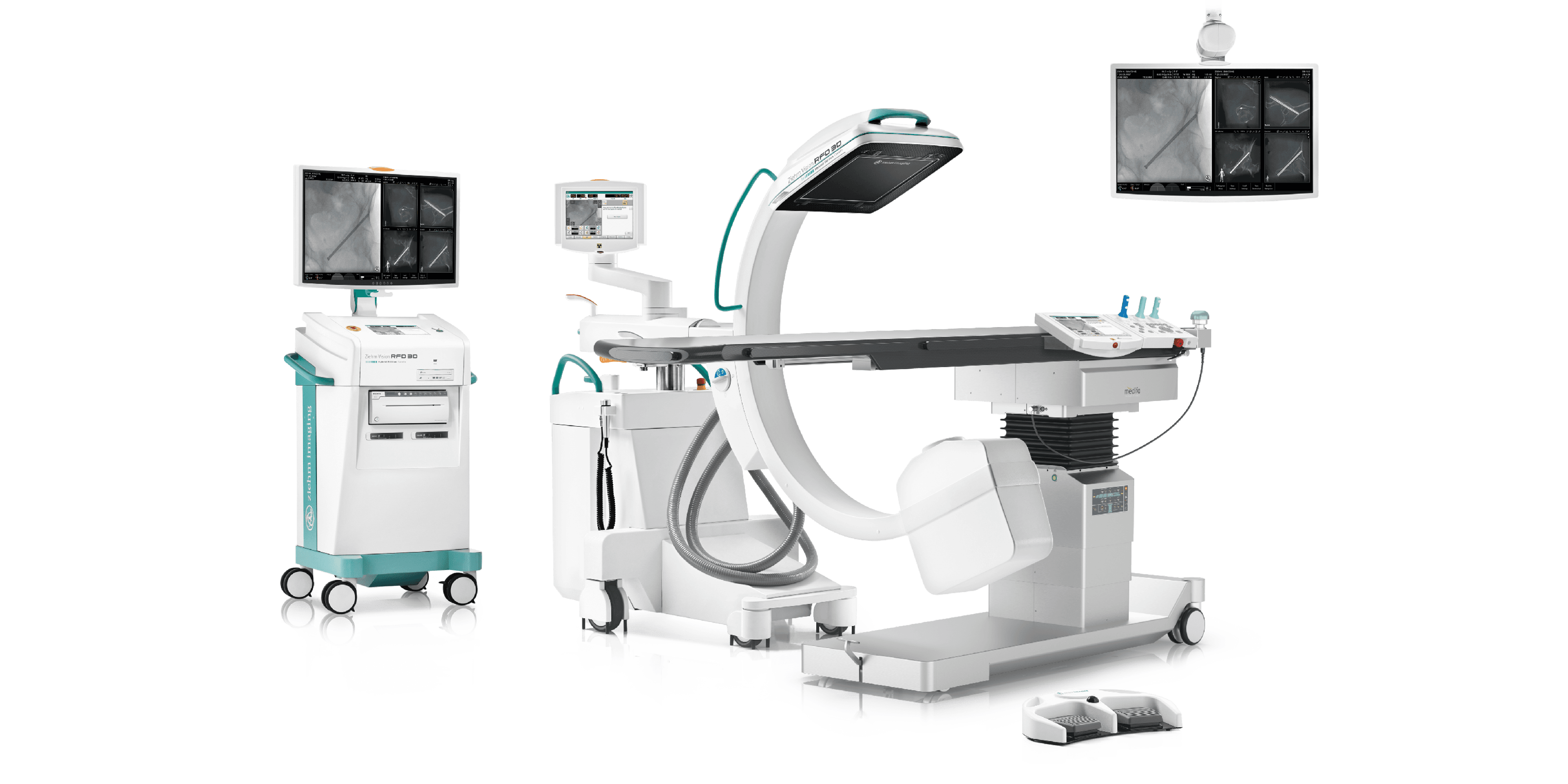

Arco cirúrgico (C-arm)
Ziehm Vision RFD 3D
Ziehm Imaging · Alemanha
Imagem 3D intraoperatória. Qualidade de TC. Dentro do bloco cirúrgico.
Confirmação intraoperatória 3D sem sair do bloco
O SmartScan realiza um varredura de 180° em um único movimento, gerando volume 3D completo (320³ ou 512³ voxels) com cobertura de até 19,8×19,6×18 cm. A reconstrução aparece na sala cirúrgica em tempo real — eliminando o transporte para TC pós-operatória e reduzindo revisões dispendiosas.
Imagem CMOS que rivaliza com TC
O detector CMOS com resolução 3k×3k e cadeia de imagem QuantumStream 2k×2k entrega fluoroscopia ao vivo em qualidade sem precedentes para um C-arm móvel. A reconstrução iterativa ZIR minimiza artefatos metálicos — problema clássico em implantes ortopédicos — sem comprometer a nitidez de bordas ósseas.
Dose controlada em cada procedimento
O conceito SmartDose combina programas anatômicos otimizados, filtração de feixe (Beam Filtration) para reduzir a dose de entrada na pele, funções especiais pediátricas e grade removível. O resultado é a menor dose possível compatível com a qualidade de imagem necessária para o procedimento.
0 kW
Potência do gerador monobloco (CMOS)
0°
Volume 3D completo em um único giro (SmartScan)
0³ voxels
Resolução máxima do volume 3D reconstruído
0k×3k
Resolução do detector digital CMOS
O Ziehm Vision RFD 3D é um arco cirúrgico móvel (C-arm) com detector CMOS digital de 31×31 cm e tecnologia SmartScan — capaz de gerar reconstruções 3D completas em um único scan de 180°, com qualidade próxima à da tomografia computadorizada. Desenvolvido pela Ziehm Imaging (Alemanha), é a escolha de centros de referência em trauma, cirurgia reconstrutiva e cirurgia da coluna que precisam de confirmação intraoperatória precisa sem transferir o paciente para a TC.
Especificações Técnicas
Detector e imagem
- Detector
- CMOS digital, 31×31 cm (ou a-Si 30×30 cm)
- Resolução do detector
- CMOS: 3k×3k · a-Si: 1,5k×1,5k
- Cadeia de imagem
- CMOS: QuantumStream 2k×2k real · a-Si: 1k×1k
- Image Insights
- Informações clínicas e do C-arm em sobreposição no monitor (CMOS)
- Gerador
- CMOS: 30 kW · a-Si: 25 kW (monobloco pulsado)
- Advanced Active Cooling (AAC)
- Resfriamento líquido para temperatura ideal do gerador
Imagem 3D
- Tecnologia 3D
- SmartScan — 180° em um único scan
- Volume 3D CMOS (padrão)
- 16×16×16 cm, 320³ ou 512³ voxels
- Volume 3D CMOS (opcional — zoom)
- 10×10×10 cm, 320³ ou 512³ voxels
- Volume 3D CMOS (opcional — grande campo)
- 19,8×19,6×18 cm, 320³ ou 512³ voxels
- Volume 3D a-Si (padrão)
- 16×16×16 cm, 320³ voxels
- Reconstrução iterativa ZIR
- Minimiza artefatos metálicos de implantes
- Surface Rendering
- Visualização volumétrica 3D com renderização de superfície
Controle de dose (SmartDose)
- Programas anatômicos (APR)
- Otimizados automaticamente por parte do corpo
- Beam Filtration
- Reduz dose de entrada na pele sem comprometer qualidade
- Funções pediátricas
- Redução de dose específica para pacientes pediátricos
- Grade removível
- Opcional — menor dose em procedimentos periféricos
- Ziehm Usability Concept
- Padroniza qualidade e eficiência no bloco
Movimentos e controle
- Eixos motorizados
- 4 eixos com controle completo
- Varredura fluoroscópica
- 2D: 165° · 3D: 180°

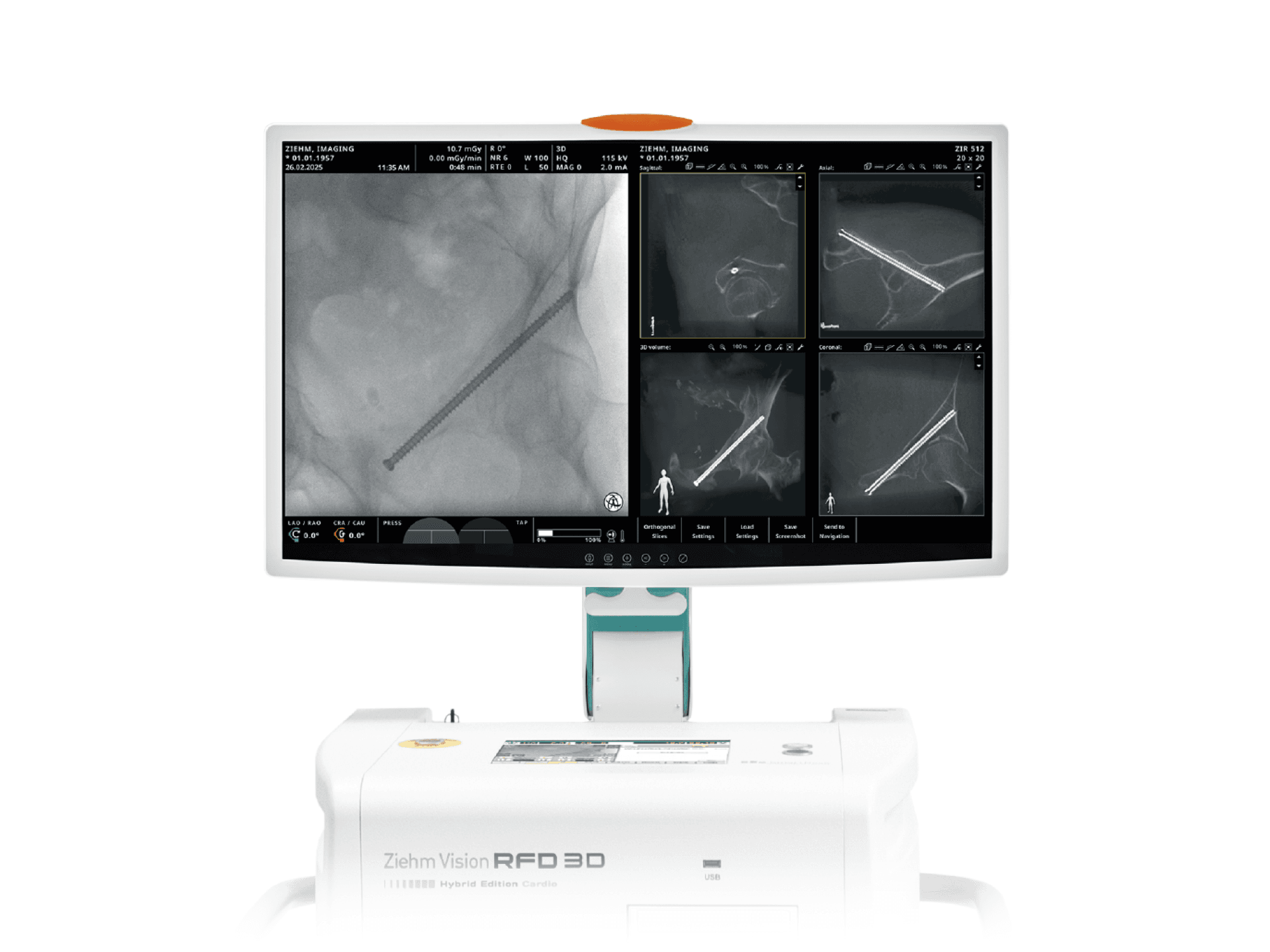

- Position Control Center (PCC)
- Controle dos 4 eixos do campo estéril + proteção anti-colisão
- Remote Vision Center (RVC)
- Tela touch com todas as funções de imagem
- Fusão de imagens vasculares
- CMOS: Therenva EndoNaut autônomo ou Endovascular Navigation integrada · a-Si: Therenva EndoNaut autônomo
Aplicações clínicas
- Trauma e ortopedia
- Fixações, fraturas, artroplastias — confirmação 3D intraoperatória
- Coluna vertebral
- Cifoplastia, vertebroplastia, instrumentação — com ZIR para artefatos de haste
- Cirurgia vascular
- DSA, fusão de imagens, fluxo SmartVascular, pacotes cardiovasculares
- Maxilofacial e coclear
- Reconstrução mandibular, implante coclear — Pacote Coclear + zoom
- Bronchoscopia robótica
- Biópsia guiada de nódulos pulmonares com imagem cone beam
- Sala híbrida
- Uso multidisciplinar em bloco híbrido
Navegação e conectividade
- Ziehm NaviPort
- Interface aberta para navegação e robótica dos principais fabricantes
- DICOM
- Exportação de imagens e volumes para PACS
- Enhanced Screw Visualisation (ESV)
- Localização intuitiva de parafusos em 3D — opcional
- Anatomical Marking Tool (AMT)
- Marcações coloridas em imagens fluoroscópicas — opcional
- Enhanced Vessel Visualisation (EVV)
- Detecção automatizada de vasos — opcional
Fabricante e suporte
- Fabricante
- Ziehm Imaging GmbH — Nuremberg, Alemanha
- Distribuidor GO · DF · TO
- PRIME Health Care — (62) 98482-8511
Recursos
- 04
Compatível com navegação robótica e sistemas de referência
A interface aberta NaviPort conecta o Ziehm Vision RFD 3D a sistemas de navegação assistida por imagem e plataformas robóticas dos principais fabricantes. Volumes 3D gerados no bloco alimentam o navegador em tempo real, dispensando TC pré-operatória como única referência.
- 05
Controle total do arco pelo campo estéril
O Position Control Center (PCC) permite ao cirurgião ou assistente controlar os 4 eixos motorizados do arco diretamente do campo estéril, com proteção contra colisão sem contato. O Remote Vision Center (tela sensível ao toque) concentra todas as funções de imagem sem tocar no equipamento não estéril.
- 06
Multidisciplinar — da coluna à cirurgia vascular
Além de trauma e coluna, o Vision RFD 3D atende vascular (fusão de imagens com Therenva EndoNaut, pacote SmartVascular), cirurgia maxilofacial e coclear (Pacote Coclear com zoom de alta resolução), bronchoscopia robótica e até laboratório de cateterismo móvel (pacotes cardiovasculares).
Casos clínicos reais com o Ziehm Vision RFD 3D
Imagens de casos reais capturadas pelo próprio equipamento, cobrindo trauma, coluna, maxilofacial, coclear, vascular e broncoscopia — a versatilidade multidisciplinar do Vision RFD 3D em uso.
Coluna cervical em modo de baixa dose
Trauma e ortopedia
Fluoroscopia da coluna cervical em modo de baixa dose, mantendo nitidez suficiente para orientação intraoperatória sem elevar a exposição do paciente.
Fratura do tornozelo — renderização de superfície 3D
Trauma e ortopedia
Reconstrução 3D com renderização de superfície de uma fratura articular do tornozelo, permitindo avaliar o alinhamento da fixação sem esperar por TC pós-operatória.
Reconstrução de mandíbula em cirurgia maxilofacial
Maxilofacial
Renderização de superfície 3D de uma reconstrução mandibular, com nível de detalhe suficiente para confirmar o posicionamento de placas e parafusos ainda na sala cirúrgica.
Cóclea — renderização volumétrica 3D
Otorrino / Pacote Coclear
Volume 3D da estrutura coclear no ouvido interno, aplicação típica do Pacote Coclear com função de zoom de alta resolução.
Pelve em reconstrução 3D de alta qualidade
Trauma pélvico
Reconstrução 3D de alta qualidade da região pélvica — anatomia complexa em que a confirmação intraoperatória reduz revisões e reinternações.
Vascular 3D — renderização volumétrica de alta qualidade
Cirurgia vascular
Volume rendering de alta qualidade em procedimento vascular, o tipo de imagem que sustenta a fusão de imagens com Therenva EndoNaut e o fluxo SmartVascular.
Broncoscopia guiada por imagem 2D/3D
Broncoscopia robótica
Imagem 2D/3D combinada em biópsia de nódulo pulmonar guiada por broncoscopia robótica assistida — cone beam CT intraoperatório sem sair da sala.
Cifoplastia com navegação Stryker SpineMask Tracker
Coluna vertebral
Cirurgia de cifoplastia com navegação Stryker SpineMask Tracker integrada às imagens do Vision RFD 3D, caso documentado no Hospital Universitário de Freiburg.
Reconstrução 3D de stent — aneurisma de aorta abdominal (AAA)
Cirurgia vascular
Reconstrução 3D do posicionamento de stent em aneurisma de aorta abdominal (AAA) — confirmação intraoperatória de um dos procedimentos vasculares mais críticos.

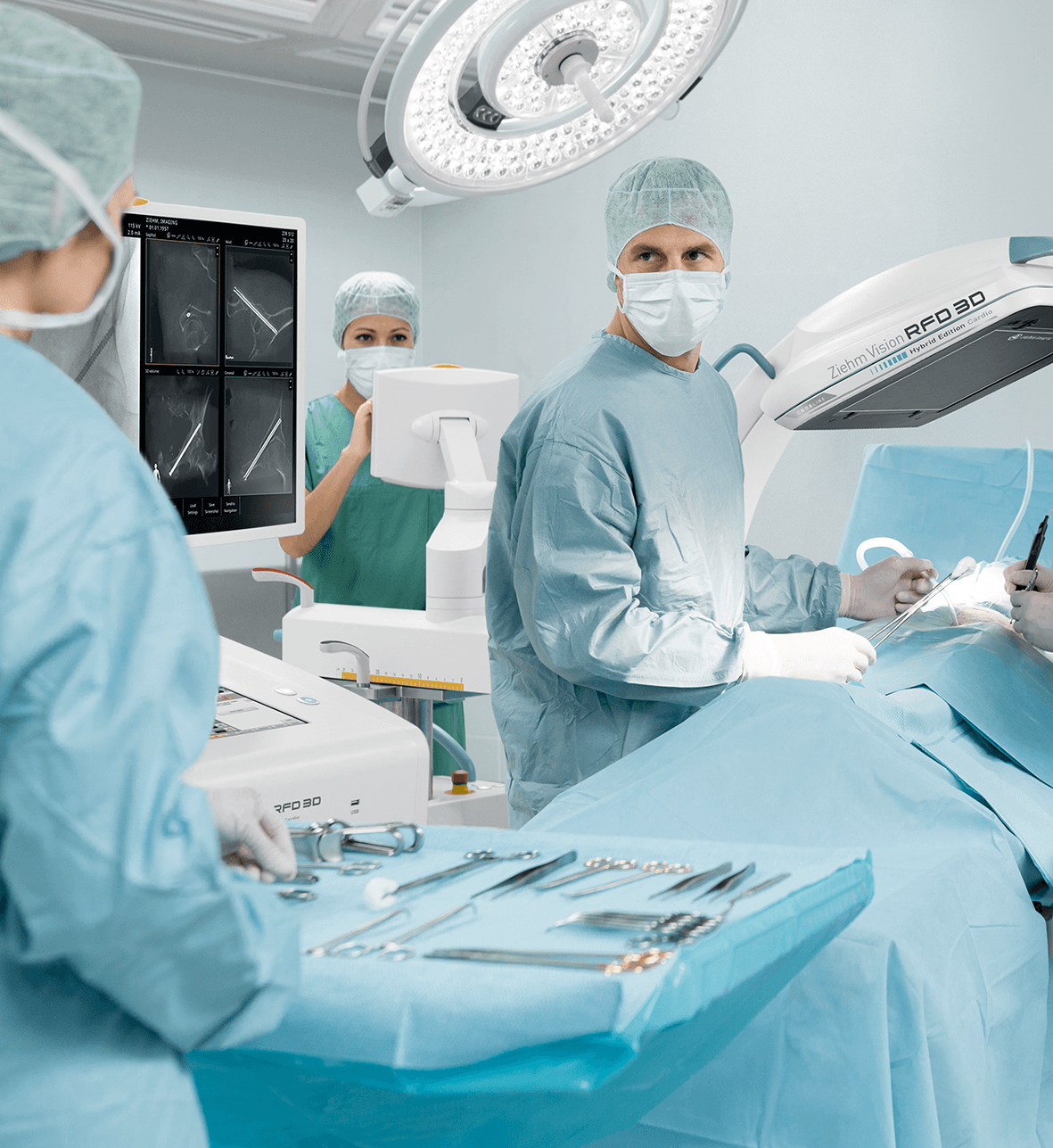

Uso multidisciplinar em sala híbrida
Sala híbrida
O mesmo arco atendendo diferentes especialidades em sala híbrida, sem trocar de equipamento entre procedimentos — o design compacto e o software padronizado do Ziehm Usability Concept sustentam essa versatilidade.
Upgrades de hardware disponíveis
Módulos de hardware que ampliam o controle intraoperatório e a integração com navegação — especificados sob medida conforme o perfil do seu bloco cirúrgico.
Position Control Center (PCC) e Distance Control
Controle isocêntrico do campo estéril
Controle mais rápido e isocêntrico do arco em C diretamente do campo estéril, incluindo proteção contra colisão sem contato.
Remote Vision Center (RVC)
Tela sensível ao toque
Máxima eficiência em todas as funções de geração de imagens, concentradas em uma única tela touch.
Fusão de imagens 3D com Therenva EndoNaut
Navegação endovascular
Sistema de navegação intraoperatória com fusão de imagens para otimizar procedimentos endovasculares complexos.
Grade removível
Menor dose em procedimentos periféricos
Dosagem mais baixa para procedimentos periféricos ou sensíveis à dose, sem perder qualidade de imagem.
Upgrades de software disponíveis
Recursos de software que ampliam a precisão do 3D e a segurança do procedimento, sem exigir hardware adicional.
Maior campo de visão
Volumes 3D maiores
Para melhor visualização de grandes regiões anatômicas em imagens 3D, sem múltiplas aquisições.
Enhanced Screw Visualisation (ESV)
Coluna e ortopedia
Localização intuitiva de parafusos inseridos em imagens 3D, facilitando a conferência de instrumentação.
Anatomical Marking Tool (AMT)
Marcações intraoperatórias
Marcações e inscrições coloridas em imagens fluoroscópicas, direto na tela durante o procedimento.
Enhanced Vessel Visualisation (EVV)
Cirurgia vascular
Detecção automatizada de vasos em intervenções vasculares, reforçando o contraste sem elevar a dose.
Pacotes especializados disponíveis
Combinações de hardware e software voltadas a linhas de cuidado específicas — vascular, coclear/maxilofacial e cardiovascular.
Pacote de CO2
Alternativa ao contraste iodado
Alternativa inovadora e econômica aos meios de contraste convencionais contendo iodo.
Pacote coclear e função de zoom
Otorrino e maxilofacial
Visualização de alta resolução da estrutura coclear no ouvido interno ou de pequenos detalhes em cirurgia maxilofacial.
Fluxo de trabalho SmartVascular
Cirurgia vascular complexa
Um fluxo de trabalho especial para procedimentos complexos de cirurgia vascular.
Pacotes cardiovasculares
Laboratório de cateterismo móvel
Especialmente para procedimentos cardiológicos em laboratórios de cateterismo móveis, com gerador de 30 kW.
Veja o Vision RFD 3D em ação
Agende uma demonstração com um especialista de aplicação
Conheça o SmartScan, a reconstrução iterativa ZIR e o conceito SmartDose funcionando ao vivo — com um especialista de aplicação, presencial ou remoto, no ritmo da sua equipe.
Perguntas Frequentes
O que é o Ziehm Vision RFD 3D?
É um arco cirúrgico móvel (C-arm) alemão com detector CMOS digital de 31×31 cm e tecnologia SmartScan, capaz de gerar reconstruções 3D intraoperatórias completas em um único scan de 180°. A qualidade de imagem 3D se aproxima da tomografia computadorizada, permitindo confirmação de implantes, parafusos e fraturas no próprio bloco cirúrgico, sem transferir o paciente para a TC.
Qual a diferença entre detector CMOS e detector a-Si (flat panel convencional)?
O detector CMOS do Ziehm Vision RFD 3D tem resolução nativa de 3k×3k pixels com cadeia de imagem QuantumStream 2k×2k — significativamente superior ao detector a-Si convencional de 1,5k×1,5k com cadeia 1k×1k. Na prática: mais detalhes de bordas ósseas, menor ruído em baixa dose e volumes 3D com mais fidelidade anatômica.
O que é o SmartScan e como funciona a imagem 3D?
O SmartScan é a tecnologia de aquisição 3D do Ziehm Vision RFD 3D. O arco realiza uma rotação de 180° em movimento único, adquirindo centenas de projeções fluoroscópicas que são reconstruídas em volume 3D na própria workstation do equipamento. Os volumes disponíveis vão de 10×10×10 cm (zoom de alta resolução) a 19,8×19,6×18 cm (grande campo para pelve/coluna), com resolução de 320³ ou 512³ voxels.
O que é a reconstrução iterativa ZIR e por que ela é importante em ortopedia?
ZIR (Ziehm Iterative Reconstruction) é o algoritmo de pós-processamento que reduz artefatos metálicos nas imagens 3D. Hastes de coluna, parafusos pediculares e implantes ortopédicos criam estrelas e artefatos que podem mascarar estruturas anatômicas adjacentes. O ZIR suprime esses artefatos sem comprometer a nitidez das bordas ósseas — tornando a confirmação intraoperatória confiável mesmo com muito metal no campo.
O que é o SmartDose e como ele protege paciente e equipe?
SmartDose é o conceito de gestão de dose da Ziehm. Inclui programas anatômicos pré-configurados (APR) que escolhem automaticamente os parâmetros de dose por parte do corpo, filtração de feixe para reduzir a dose de entrada na pele, fluoroscopia pulsada e funções pediátricas específicas. O resultado é a menor dose compatível com a qualidade de imagem exigida pelo procedimento.
O que é o NaviPort e com quais sistemas de navegação ele é compatível?
O NaviPort é a interface aberta do Ziehm Vision RFD 3D para integração com sistemas de navegação cirúrgica e plataformas robóticas. Ele exporta os volumes 3D gerados no bloco para o navegador em tempo real, eliminando a necessidade de TC pré-operatória como referência única. A interface é aberta — compatível com os principais fabricantes de navegação e robótica do mercado.
Para quais especialidades cirúrgicas o Ziehm Vision RFD 3D é indicado?
As principais indicações são: cirurgia de coluna vertebral (instrumentação, cifoplastia, vertebroplastia), trauma e ortopedia reconstrutiva (fraturas complexas, próteses), cirurgia vascular (com pacote SmartVascular e fusão de imagens Therenva), maxilofacial e implante coclear (Pacote Coclear com zoom de alta resolução), bronchoscopia robótica (biópsia de nódulos pulmonares guiada) e sala híbrida multidisciplinar.
Como solicitar orçamento do Ziehm Vision RFD 3D em Goiás, DF ou Tocantins?
A PRIME Health Care é a representante do Ziehm Vision RFD 3D na região Centro-Oeste. Atende pelo WhatsApp (62) 98482-8511, elabora descritivos técnicos para licitação pública, acompanha a especificação da sala e o processo de instalação e treinamento da equipe.
