Toda vez que um intensivista pede uma radiografia de tórax para um paciente entubado, uma decisão é tomada sem nunca ser discutida em voz alta: mover o paciente até o equipamento, ou mover o equipamento até o paciente.
Na maioria dos serviços essa escolha é feita por hábito, disponibilidade ou logística do plantão — não por critério clínico. E é justamente aí que vale olhar o que a literatura mostra sobre o custo de cada opção.
Este guia reúne o que a equipe técnica da PRIME Health Care aplica ao dimensionar radiografia móvel para hospitais em Goiás, Distrito Federal e Tocantins.
1. O transporte intra-hospitalar não é um evento neutro
A discussão sobre raio-X móvel quase sempre começa pelo lado errado — comparando qualidade de imagem. O ponto de partida deveria ser outro: o que acontece com o paciente crítico no caminho até a sala de radiologia.
Uma revisão sistemática com metanálise publicada no American Journal of Emergency Medicine analisou 24 estudos, cobrindo 12.313 transportes de 1.898 pacientes críticos. A frequência agregada de eventos adversos durante o transporte intra-hospitalar foi de 26,2% (IC 95%: 15,0–39,2). Eventos que ameaçaram a vida ocorreram em 1,47% dos transportes, e os autores não identificaram óbitos atribuíveis ao transporte em si.
Vale ler esse número com honestidade, nos dois sentidos. Um em cada quatro transportes com algum evento adverso é muito. Mas a taxa de eventos verdadeiramente críticos é baixa, e os próprios autores concluem que o achado serve para calibrar a análise de risco-benefício — não para proibir transporte.
A leitura prática é direta: quando o exame pode ser feito no leito com qualidade suficiente para a decisão clínica, o transporte deixa de ser justificável. Quando não pode, o transporte se justifica e deve ser feito com equipe e monitoração adequadas.
2. O que a radiografia à beira do leito entrega — e o que ela não entrega
Aqui é preciso resistir à tentação de vender o móvel como equivalente da sala fixa. Ele não é.
A revisão da Canadian Agency for Drugs and Technologies in Health sobre equipamentos portáteis versus fixos registra que a eficácia diagnóstica da radiografia de tórax à beira do leito em UTI é de 84,5% — medida como a proporção de exames que revelam achado novo ou mudança em achado conhecido. A mesma revisão é explícita quanto às limitações: a qualidade da imagem de tórax à beira do leito pode ser limitada, e há ruído de comunicação entre quem solicita e quem lauda.
As causas dessa limitação são físicas e conhecidas de qualquer técnico experiente:
- Posicionamento — o paciente acamado raramente atinge a posição ortostática ideal em PA
- Distância foco-detector reduzida, o que amplia estruturas e altera a proporção cardíaca aparente
- Ausência de grade anti-difusora em parte dos protocolos de beira de leito
- Colaboração respiratória limitada em paciente sedado ou entubado
Nada disso é defeito do equipamento. É consequência do ambiente. E é por isso que a pergunta correta nunca é "o móvel substitui a sala?", mas "para quais pacientes o exame no leito é suficiente para a decisão que preciso tomar hoje?".
Para acompanhamento diário de posicionamento de tubo, cateter e sonda, avaliação de congestão, derrame e pneumotórax em paciente já conhecido, a resposta costuma ser sim.
3. Detector wireless mudou o que é possível fazer no leito
O salto de qualidade da radiografia móvel na última década veio menos do gerador e mais do detector.

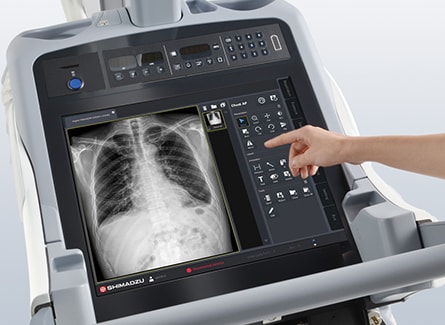

Com detector flat panel wireless, o técnico posiciona o painel sob o paciente sem cabo, dispara e vê a imagem no monitor da própria unidade em segundos. Isso muda três coisas de uma vez:
- Repetição na hora — se o posicionamento saiu errado, refaz-se imediatamente, com o paciente ainda posicionado, em vez de descobrir o problema depois
- Fim do cassete — sem transporte de placa até a leitora, sem fila de processamento
- Validação antes de sair do leito — o técnico só encerra o exame quando a imagem está aceitável
O ponto 1 merece atenção porque tem efeito direto em dose. Um estudo de análise de rejeição conduzido em um departamento de imagem belga, sobre 107.277 exames de radiografia digital em 18 meses, encontrou taxa de rejeição de 8,3% em DR, sendo erro de posicionamento a principal causa. A dose efetiva acumulada só dos exames rejeitados foi de 377,3 mSv.
Traduzindo para a rotina: cada exame repetido é dose entregue ao paciente sem contrapartida diagnóstica. Ver a imagem no leito, na hora, é o que permite corrigir posicionamento antes do segundo disparo — e não depois dele.
Um detalhe operacional que costuma passar batido na especificação: o grau de proteção do detector contra líquidos. Painel usado em UTI e emergência convive com sangue, secreção e desinfetante. Exigir o índice IP declarado em edital evita uma troca cara no segundo ano.
4. Radiografia dinâmica: a novidade que saiu da sala fixa e chegou ao leito
A radiografia digital dinâmica (DDR) é uma técnica de aquisição em pulsos rápidos que produz um cine-loop em vez de uma imagem estática, permitindo observar o movimento das estruturas torácicas.
Uma revisão narrativa publicada em 2024 na Medical Sciences descreve o estado atual da tecnologia: a DDR nasceu em aquisições de tórax em ortostase, mas equipamentos portáteis capazes de operar à beira do leito foram lançados recentemente, ampliando significativamente suas aplicações potenciais. A técnica fornece informação anatômica e funcional sobre o movimento de pulmões, pleura, caixa torácica e traqueia, e as imagens nativas podem ser pós-processadas para extrair parâmetros quantitativos — motilidade diafragmática, variação da área pulmonar projetada, mapas colorimétricos de ventilação e perfusão.
Os mesmos autores registram que equipamentos móveis representam a escolha padrão mais conveniente e custo-efetiva para o monitoramento de rotina de pacientes com mobilidade reduzida ou em terapia intensiva.
Uma ressalva que a própria revisão faz e que merece ser repetida: ainda faltam estudos para compreender em profundidade o impacto clínico do método. DDR é promessa consistente, não consenso estabelecido. Quem estiver especificando hoje deve tratá-la como diferencial de futuro, não como requisito de eficácia comprovada.
5. Como especificar raio-X móvel sem direcionar marca
Um termo de referência bem escrito descreve desempenho e função. Nunca marca, nunca modelo — exigência da Lei 14.133 e boa prática também na compra privada.
| Item | O que exigir | Por quê |
|---|---|---|
| Gerador | Potência em kW, faixa de kV e mA | Define capacidade em paciente obeso e em tórax de UTI |
| Detector | Flat panel wireless, área ativa, grau de proteção IP declarado | Painel de UTI convive com líquidos |
| Bateria | Tecnologia e autonomia declarada em exames ou horas | Determina se atravessa o plantão sem recarga |
| Manobra | Peso, raio de giro, tipo de tração | UTI tem corredor estreito e leito colado à parede |
| Inicialização | Tempo do liga até o primeiro disparo | Em emergência, minuto conta |
| Integração | DICOM, worklist do RIS, envio automático ao PACS | Evita digitação dupla e exame órfão |
| Rede | Comportamento com wi-fi instável e fila de envio | Área crítica costuma ter sinal ruim |
O último item é o mais esquecido e o que mais gera reclamação depois da instalação. Vale exigir do fabricante a descrição de como a unidade se comporta quando perde sinal no meio da transmissão.
6. A linha móvel da Shimadzu
A Shimadzu, fabricante japonesa fundada em 1875 e especializada em imagem médica, mantém duas gerações da sua unidade móvel no portfólio.
MobileDaRt Evolution MX8 — disponível em quatro versões (Tipo C, Tipo K, Tipo V e Tipo S), com detector flat panel wireless, monitor touchscreen de grandes dimensões, operação por bateria de íon-lítio e projeto voltado à manobra leve em UTI e pronto-socorro.
MobileDaRt Evolution MX9 — a geração seguinte, com saída de 32 kW e faixa de 120 kV / 300 mA, coluna retrátil para visibilidade frontal durante o deslocamento, detector wireless com proteção IP57 contra água, inicialização em um minuto e, na versão Premium, câmera 3D integrada. Traz ainda dois recursos assistidos por software: Smart NR, redução de ruído por inteligência artificial, e Smart DSI, detecção de objetos retidos na imagem.
A escolha entre as duas gerações raramente é técnica pura — depende do volume de exames, do perfil de paciente e do horizonte de investimento do serviço.
7. Quando o raio-X móvel se paga
Não existe resposta genérica, mas existe uma conta simples que qualquer gestor consegue fazer com dados que já tem em casa:
- Quantas radiografias por mês são solicitadas para pacientes de UTI, PS instável ou com mobilidade reduzida?
- Quantas dessas exigem equipe de transporte — enfermeiro, técnico, às vezes médico — deslocada do setor?
- Quanto tempo de leito e de equipe cada transporte consome, do preparo ao retorno?
- Quantos exames foram adiados ou cancelados porque o transporte era arriscado ou a equipe não estava disponível?
O item 4 costuma ser o mais revelador, e é o que raramente aparece em relatório. Exame adiado em paciente crítico não gera custo visível — gera decisão clínica tomada com informação mais velha do que poderia ser.
Se esses números forem expressivos na sua operação, a conversa deixa de ser sobre comprar mais um equipamento de imagem e passa a ser sobre onde o exame precisa acontecer.
A PRIME Health Care representa a Shimadzu em Goiás, Distrito Federal e Tocantins, e dimensiona configuração de radiografia móvel conforme o perfil de paciente e o volume real de cada serviço. Se quiser avaliar se faz sentido para a sua operação, agende uma conversa técnica — sem compromisso de proposta.
Linha Shimadzu
Equipamentos disponíveis para hospitais em Goiás, Distrito Federal e Tocantins — com suporte técnico local e atendimento a licitações públicas.
Perguntas frequentes
- Qual a diferença entre raio-X móvel e raio-X portátil?
- Na prática comercial brasileira os dois termos são usados como sinônimos, mas há uma distinção técnica útil. 'Portátil' costuma designar equipamentos leves, transportados manualmente ou em maleta, com potência baixa. 'Móvel' designa a unidade motorizada sobre rodas, com gerador de alta frequência, coluna articulada e autonomia de bateria — a que se usa em UTI e pronto-socorro. Ao especificar em edital, descreva a função e a potência desejada em vez de confiar no adjetivo.
- A imagem do raio-X móvel tem qualidade diagnóstica equivalente à da sala fixa?
- Não em todos os cenários, e é honesto reconhecer isso. A revisão da CADTH aponta limitações de qualidade na radiografia de tórax à beira do leito, ligadas a posicionamento do paciente acamado, distância foco-detector reduzida e ausência de grade em alguns protocolos. Ainda assim, a eficácia diagnóstica relatada em UTI é de 84,5% — alta o suficiente para sustentar decisão clínica no acompanhamento diário. O móvel não substitui a sala fixa; resolve o paciente que não pode ir até ela.
- O que é radiografia dinâmica (DDR) e ela já está disponível em equipamento móvel?
- DDR é a aquisição de uma sequência de imagens radiográficas em pulsos rápidos, reproduzida como um cine-loop. Em vez de uma foto estática, o resultado mostra o movimento do diafragma, da caixa torácica e da traqueia, e permite extrair parâmetros quantitativos por pós-processamento. A tecnologia nasceu em equipamentos fixos de tórax e passou a ser oferecida também em unidades móveis de beira de leito, o que ampliou bastante seu campo de aplicação.
- Vale a pena um raio-X móvel se o hospital já tem sala fixa de radiologia?
- Depende do perfil de paciente, não do número de salas. Se a operação tem UTI, pronto-socorro com paciente instável, centro cirúrgico ou pacientes com mobilidade reduzida, a pergunta relevante é quantas radiografias por mês são pedidas para pacientes que não deveriam ser transportados. Quando esse número é significativo, o móvel deixa de ser redundância e passa a ser o equipamento que evita o transporte.
- Que critérios técnicos devo exigir no termo de referência de um raio-X móvel?
- Potência do gerador em kW e faixa de kV/mA, tipo de detector (flat panel wireless, com grau de proteção contra líquidos declarado), autonomia e tecnologia da bateria, peso e raio de giro para manobra em UTI, tempo de inicialização, integração DICOM com worklist do RIS e envio automático ao PACS. Descreva desempenho e função, nunca marca ou modelo, conforme a Lei 14.133.
- O raio-X móvel digital integra com o PACS do hospital?
- Sim, pelo padrão DICOM, do mesmo modo que um sistema fixo. A unidade recebe a worklist do RIS, associa o exame ao paciente correto ainda no leito e transmite as imagens ao PACS por rede sem fio. O ponto de atenção é a cobertura de wi-fi nas áreas críticas: sem sinal estável na UTI, a transmissão fica pendente e o técnico acaba recorrendo a exportação manual.
